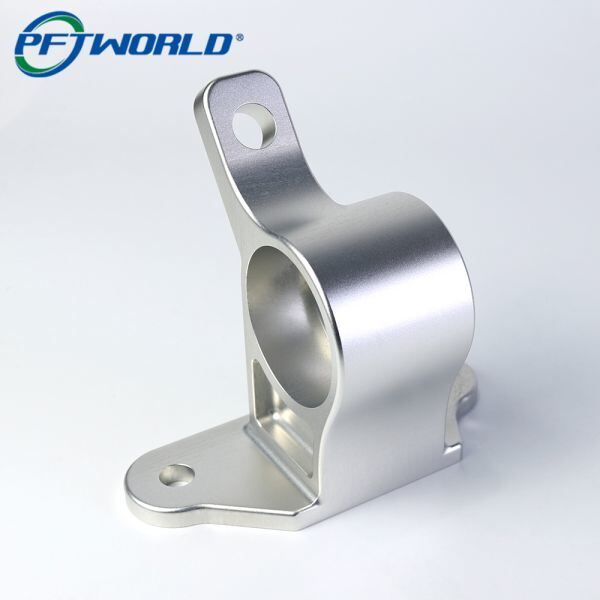

Soporte de montaje de tubo de metal de grado industrial mecanizado por CNC

Los soportes de montaje para tubos metálicos son componentes clave en la automatización industrial, marcos de maquinaria, sistemas de tuberías y ensamblajes estructurales. Proporcionan soporte seguro, alineación precisa y resistencia a la vibración para tubos metálicos y redes de tuberías. El mecanizado CNC garantiza resistencia de grado industrial, tolerancias exactas y geometrías personalizables para aplicaciones especializadas.

Este artículo explica cómo el mecanizado CNC produce soportes de montaje de tubos duraderos, selección de materiales, características de precisión y mejores prácticas de fábrica para aplicaciones industriales de alto rendimiento.

La elección del material afecta directamente la resistencia, resistencia a la corrosión y maquinabilidad.

Consejo de fábrica: Se prefiere el acero inoxidable para entornos propensos a la corrosión o de alta temperatura, mientras que el aluminio se utiliza donde la reducción de peso es crítica.

El mecanizado CNC permite la producción de geometrías complejas para cumplir requisitos de montaje personalizados:

• Múltiples orificios de montaje: Para una fijación segura a marcos o maquinaria

• Ranuras de sujeción de tubos: Asegura la alineación exacta del tubo

• Costillas reforzadas: Aumenta la capacidad de carga

• Bordes achaflanados y esquinas redondeadas: Reduce la concentración de tensiones

El mecanizado de precisión garantiza tolerancias de ±0.01–0.02 mm, críticas para la alineación y la instalación sin vibraciones.

La producción de soportes de montaje de tubos de alta calidad implica varios pasos:

1. Diseño CAD

   • Definir la geometría del soporte, los patrones de orificios, el ajuste del diámetro del tubo y las tolerancias.

2. Programación CAM

   • Optimizar las trayectorias de las herramientas para fresado, taladrado y contorneado.

3. Preparación del material

   • Cortar el material en bruto al tamaño aproximado.

4. Mecanizado en bruto

   • Eliminar el material a granel dejando margen para el acabado.

5. Mecanizado de precisión

   • Fresado final de orificios, ranuras y superficies de montaje con tolerancias exactas.

6. Acabado superficial

   • Desbarbado, pulido, anodizado (aluminio) o pasivación (acero inoxidable).

7. Inspección

   • Verificación dimensional con CMM, inspección visual de rebabas y medición del acabado superficial.

Los soportes de alta precisión requieren herramientas adecuadas:

• Fresas y cortadores de ranuras para ranuras y superficies de montaje

• Brocas con ángulo de punta optimizado para orificios limpios

• Herramientas de carburo o recubiertas para resistencia al desgaste, especialmente en acero inoxidable

• Mordazas blandas o fijaciones personalizadas para evitar deformaciones durante la sujeción

Consejo: Para soportes delgados o ligeros, el mecanizado en múltiples configuraciones con baja fuerza de sujeción evita la distorsión.

Dependiendo del material y el entorno, el acabado superficial mejora:

• Resistencia al desgaste

• Protección contra la corrosión

• Apariencia

Opciones comunes:

Los soportes de grado industrial requieren un rendimiento constante bajo carga. Las fábricas realizan:

• Inspección dimensional usando CMM o calibradores

• Verificación de orificios y ranuras para el ajuste correcto del tubo

• Comprobaciones de rugosidad superficial (típicamente Ra 0.8–1.6 µm)

• Pruebas de carga (para aplicaciones críticas)

Garantizar tolerancias precisas garantiza un montaje fiable, una vibración mínima y una durabilidad a largo plazo.

• Marcos de automatización industrial: Líneas de transporte, brazos robóticos

• Sistemas hidráulicos y neumáticos: Tuberías y tubos seguros

• Maquinaria y equipos: Alineación y soporte estructural

• Sistemas de energía y potencia: Montaje de tuberías de refrigeración o conductos

• Proyectos industriales personalizados que requieren alineación de precisión y alta capacidad de carga

El mecanizado CNC permite la producción de soportes de montaje de tubos metálicos personalizados y de alta resistencia con:

• Alineación precisa de orificios y ranuras para una colocación exacta del tubo

• Alta capacidad de carga con diseño reforzado

• Tolerancias ajustadas (±0.01–0.02 mm) para un rendimiento sin vibraciones

• Acabado superficial y resistencia a la corrosión adecuados para entornos industriales

• Versatilidad de materiales: Aluminio, acero inoxidable, acero al carbono y acero para herramientas

Los soportes mecanizados correctamente garantizan un ensamblaje duradero, fiable y de alto rendimiento en maquinaria industrial y sistemas estructurales.
