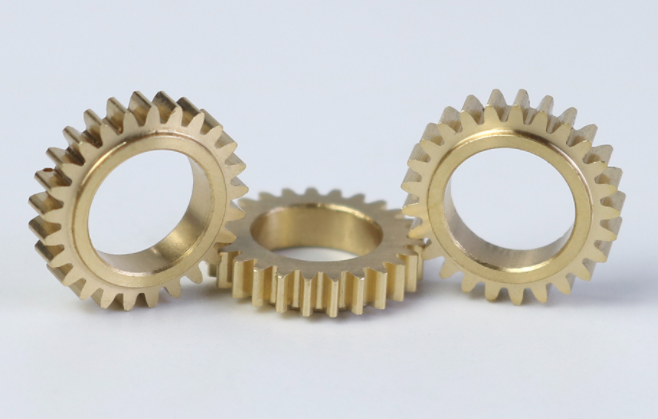

Torsión CNC profesional de engranajes de latón: transmisión de precisión, durabilidad duradera

En el campo de la transmisión industrial de alta precisión, los engranajes no sólo son componentes críticos para transmitir potencia, sino también su selección de materiales, precisión de fabricación,y la fiabilidad a largo plazo afectan directamente el rendimiento y la vida útil de todo el sistemaEl latón, con su excelente maquinabilidad, resistencia al desgaste, resistencia a la corrosión y propiedades autolubrificantes, es un material ideal para la fabricación de engranajes de precisión.Fabricación de engranajes de latón que combinan una estabilidad dimensional excepcionalEl proceso de fabricación y post-procesamiento de precisión es muy complejo y complejo.

Nos especializamos en proporcionar soluciones de engranajes de latón girados CNC personalizadas para clientes industriales globales.Tenemos un proceso interno completo que garantiza que cada equipo cumpla con los estándares industriales más estrictos., satisfaciendo sus exigentes requisitos en equipos de automatización, instrumentos de precisión, sistemas de válvulas, productos de consumo de alta gama y otros campos.

Ventajas principales: Integración de la ciencia de los materiales, mecanizado de precisión y optimización del rendimiento
Entendemos que un equipo superior es el resultado de múltiples factores trabajando juntos.Proporcionamos una solución de rendimiento de proceso completo desde la consulta de diseño hasta la entrega del producto terminado.

• Conocimiento especializado en materiales:Utilizamos principalmente latón de mecanizado libre (por ejemplo, C36000), que ofrece una mecanizabilidad líder en la industria, manteniendo buenas propiedades mecánicas,que permite una precisión dimensional y un acabado superficiales extremadamente altos, reduciendo las necesidades de postprocesamiento.
• De precisión CNC girar y formar:Utilizando centros de torsión y fresado de varios ejes, completamos perfiles de dientes de engranajes, agujeros internos, caras finales y varias características complejas en una sola configuración, maximizando la concentricidad, perpendicularidad,y otras tolerancias geométricas clave.
• Soluciones integradas de tratamiento de superficies:Dependiendo de la aplicación del equipo (por ejemplo, que requiera resistencia al desgaste, prevención de manchas, coeficiente de fricción reducido o estética específica),Ofrecemos post-procesamiento profesional como la pasivación, revestimiento de níquel, cromo o teflón (PTFE) para mejorar la funcionalidad.
• Control de calidad riguroso:Desde la recepción de la materia prima hasta el envío del producto terminado, cada paso tiene registros de inspección rastreables.y el rendimiento final.

Conocimiento clave:Nuestros datos de producción indican que más del 95% del ruido de la transmisión o problemas de desgaste prematuro se pueden remontar a errores de perfil de los dientes de engranaje, mala rugosidad de la superficie o tratamiento térmico inadecuado del material.Por lo tanto, centramos nuestro seguimiento en estas áreas.

Nuestro flujo de proceso de fabricación integrado
Adoptamos un enfoque sistemático para asegurar que cada equipo cumpla con los más altos estándares.

2.1 Torsión CNC de precisión y moldeado de dientes: la fuente de precisión

• Estrategia del proceso:Utilizando herramientas de diamante de precisión o de carburo de grano ultra fino diseñadas específicamente para latón, combinadas con parámetros de corte optimizados,garantiza una evacuación eficiente de las astillas y una excelente calidad de la superficie (valores de Ra de hasta 0.4-0.8 μm), sentando las bases para un funcionamiento con bajo nivel de ruido.
• Referencia del parámetro (usando como ejemplo C36000):

Terminar el giro:Velocidad de corte de 150 a 250 m/min, velocidad de alimentación de 0,05-0,15 mm/rev, profundidad de corte de 0,1 a 0,3 mm.

Formación de dientes:Utilizando un engranaje de alta precisión o fresado de forma, controlando estrictamente el perfil del diente y el error de acumulación de tono.

• Punto clave:Las piezas se limpian a fondo inmediatamente después del mecanizado para eliminar todo el fluido de corte y las virutas de latón, evitando la corrosión o afectando el procesamiento posterior.

2.2 Desarraigo y tratamiento de bordes: garantizar la seguridad y el buen funcionamiento

Ejecutar un desbarbado y un desbarbado automático o manual (por ejemplo, C0.1-C0.3) precisos en todas las puntas y bordes de los dientes, eliminando los puntos de concentración de tensión, garantizando una malla de engranaje suave,y mejorar la seguridad de la manipulación.

2.3 Tratamiento de superficie (opcional): mejora del rendimiento y de la vida útil

• La pasivación:Forma una película protectora de óxido transparente, lo que mejora la resistencia a la corrosión del equipo y previene el manchado natural.Es la opción estándar para mantener el color original del latón y proporcionar protección básica.
• Las partidas siguientes se aplicarán:

Las partidas siguientes se aplicarán:Proporciona una alta dureza, una excelente resistencia al desgaste y a la corrosión, con un aspecto blanco plateado.

Cloruro de potasio:Proporciona una dureza superficial extremadamente alta, resistencia al desgaste y un bajo coeficiente de fricción, con una apariencia brillante.

Las partidas de las placas de acero son las siguientes:Ofrece una cobertura uniforme de revestimiento, incluso en perfiles dentales complejos, proporcionando una buena resistencia a la corrosión y al desgaste.

• El contenido de nitrógeno en el aceite de oliva es inferior al 30% en peso de nitrógeno.Proporciona un coeficiente de fricción extremadamente bajo, una excelente lubricación en seco y propiedades antiadhesión, particularmente adecuadas para aplicaciones de operación sin mantenimiento o silenciosas.

2.4 Inspección de la calidad y verificación de las prestaciones

• Inspección dimensional y geométrica:El uso de máquinas de medición de coordenadas (CMM) e instrumentos de medición de engranajes para inspeccionar todas las dimensiones críticas, perfiles dentales y errores de alineación dental.
• Inspección de la superficie:Evaluación de la calidad del mecanizado mediante microscopios y probadores de rugosidad superficial.
• Pruebas funcionales:Los ensayos de malla de pareja se pueden realizar a petición para comprobar la suavidad de funcionamiento y los niveles de ruido.

Áreas de aplicación típicas

• Automatización industrial y robótica:Los engranajes de los reductores, módulos de transmisión, sistemas de posicionamiento de precisión.
• Las válvulas y el control de fluidos:Componentes de transmisión de engranajes en válvulas de regulación, medidores de caudal.
• Equipo médico y de laboratorio:Partes de transmisión de precisión en instrumentos de diagnóstico, bombas de perfusión (que requieren el cumplimiento de las normas de limpieza pertinentes).
• Productos de consumo de alta gama e instrumentos musicales:Los engranajes en los movimientos de los relojes de gama alta, los mecanismos de enfoque de la cámara, las perillas de ajuste del instrumento.
• Equipos eléctricos y electrónicos:Los engranajes en pequeños servo mecanismos, cerraduras de alta calidad.

Consideraciones relativas a los costes y al control de calidad
Principales factores de coste:

• Complejidad del engranaje: módulo, número de dientes, ángulo de presión, necesidad de formas especiales de dientes (por ejemplo, helicoidales, de gusano).
• Grado de exactitud: Requisitos de las normas DIN, AGMA o JIS (por ejemplo, DIN Grade 6 frente a 8).
• Material y post-procesamiento: las aleaciones especiales de latón son más costosas; el tipo y la cobertura del revestimiento afectan al coste final.
• Certificación y trazabilidad: Documentación y ensayos necesarios para cumplir con las normas específicas de la industria (por ejemplo, automotriz, médica).

Puntos de control de calidad básicos:

• Materia prima:Certificación del material (certificado de molino).
• Después de girar:Inspección dimensional completa, comprobación de parámetros del perfil del diente clave.
• Después del tratamiento:Prueba de espesor del revestimiento (fluorescencia de rayos X), prueba de resistencia a la corrosión (por ejemplo, prueba de salpullido), prueba de adhesión.
• Envío final:Inspección visual, limpieza y verificación del embalaje.

Preguntas frecuentes (FAQ)
P1: ¿Cuáles son las ventajas y limitaciones de los engranajes de latón en comparación con los engranajes de acero?
A1: Ventajas:Más fácil de mecanizar, rentable; excelente resistencia a la corrosión; buena autolubricación, lo que conduce a un menor ruido de funcionamiento; no magnético; conductor eléctrico.Las limitaciones:La resistencia y dureza son inferiores a las del acero, por lo que no son adecuadas para aplicaciones de carga o impacto extremadamente altos; potencial de desgaste bajo cargas pesadas prolongadas.

P2: ¿Cómo puedo elegir el tratamiento de superficie adecuado para mi aplicación?
A2: ¿Qué es esto?Depende de sus necesidades prioritarias:

• Protección básica contra la corrosión, manteniendo el color original:EscogeLa pasivación.
• Alta resistencia al desgaste y a la corrosión, aspecto blanco plateado:EscogeLas demás partidas del anexo.
• Resistencia máxima al desgaste, baja fricción, aspecto brillante:EscogeRevestimiento por cromo.
• Requieren una fricción extremadamente baja, funcionamiento en seco o antiadhesión:Considere las siguientesRevestimiento de teflón.

P3: ¿Qué rangos de tolerancia típicos puede garantizar?
A3: ¿Qué es eso?Para los engranajes de latón estándar C36000:

• Tolerancia dimensional del diámetro:Puede alcanzar ±0,01 mm.
• Error en el perfil del diente:Por lo general, puede controlarse dentro de los grados DIN 7-9, dependiendo del módulo y el grado de precisión.
• Concentricidad/tolerancia de escorrentía:Se puede garantizar dentro de los 0,02 mm.
  Durante la cotización deben especificarse requisitos de mayor precisión.

Nuestras capacidades de mecanizado y procesamiento

• Formación de precisión:Mecanizado de piezas compuestas, mecanizado de engranajes de precisión.
• Tratamiento de la superficie:

Procesamiento mecánico: desbarbado de precisión, pulido.

Procesamiento químico/electroquímico: pasivación, niquelado, cromado, niquelado sin electro.

Revestimientos especiales: Revestimiento impregnado de teflón (PTFE).

• Otros servicios:Marcado con láser (para la trazabilidad de las piezas), limpieza por ultrasonidos.

Materiales comunes
Las aleaciones de latón (por ejemplo, C36000) pueden recomendarse en función de los requisitos de rendimiento mecánico.

Referencia típica de exactitud

• La tolerancia de las dimensiones del giro CNC: ±0,01 mm ~ ±0,05 mm
• Precisión del perfil dental: hasta el grado 7 DIN (dependiendo de las especificaciones del engranaje)
• Roughness de la superficie: Ra 0,4μm ~ 1,6μm (dependiendo del proceso)

Certificación
Certificación del sistema de gestión de la calidad ISO 9001:2015.

Descargo de responsabilidad:Los parámetros de proceso y el rendimiento descritos en el presente documento se basan en la experiencia de producción con latón estándar C36000 en condiciones controladas.Los métodos y parámetros óptimos pueden variar según la geometría específica de la pieza, el estado del equipo, el lote de material y los requisitos de aplicación final.Se recomienda encarecidamente el prototipado integral antes de la producción en serie para validar la idoneidad de la cadena de proceso para su producto específico.Todos los datos de rendimiento deben confirmarse basándose en pruebas reales.
