La guía completa para el giro CNC y el tratamiento de bordes libres de hendiduras para piezas de acero inoxidable

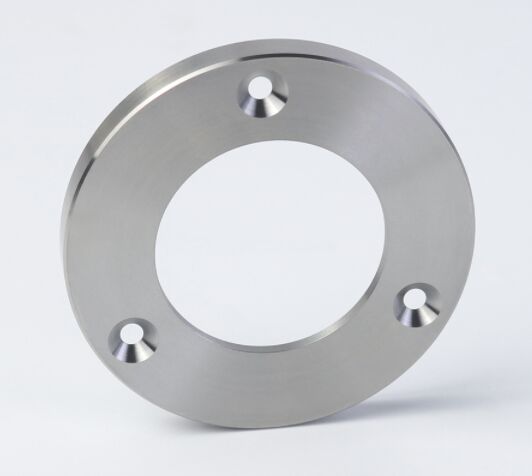

El mecanizado de piezas de acero inoxidable hasta un acabado impecable y libre de abrasiones es uno de los retos más exigentes en la fabricación de precisión.máquina de procesamiento de alimentosEn el caso de los productos de consumo de alta gama, las barritas no son sólo un defecto cosmético, son un fallo funcional.y plantean riesgos para la seguridad de los usuarios finales.

Esta guía proporciona un flujo de trabajo detallado desde la preparación del material hasta el tratamiento final del borde, basado en años de experiencia en el taller de mecanizado principalmente de acero inoxidable 304 y 316L.Vamos a ir más allá de la teoría para centrarnos en lo práctico, medidas prácticas y datos que garanticen el éxito.

1El desafío principal: ¿Por qué el acero inoxidable crea burrs

Las burras se forman porque el acero inoxidable, especialmente el 304/316, es resistente y dúctil.Las características de endurecimiento en el trabajo del acero inoxidable exacerban este problema., lo que hace que cualquier abertura formada sea más dura que el material base y más difícil de quitar.

Observación crítica: En nuestro seguimiento de la producción, encontramos que más del 70% de los trabajos de reelaboración relacionados con las barras provienen de herramientas aburridas o combinaciones incorrectas de alimentación / velocidad.Una herramienta afilada con las tijeras de parámetros correctos; una herramienta aburrida se rompe.

2. Flujo de trabajo de fabricación paso a paso para piezas libres de abrasión

Alcanzar un borde sin bordes no es un milagro de un solo paso; es un proceso diseñado para el éxito desde el primer corte.

2.1 Torsión CNC: El primer corte es el más importante

El torneado es a menudo el proceso principal para las piezas de acero inoxidable cilíndricas o rotacionales.

Estrategia de herramientas y parámetros para la formación mínima de burr

• Insertar geometría:Utilice inserciones afiladas de rejilla positiva con un borde de acabado dedicado (por ejemplo, una geometría de limpiaparabrisas para un acabado más liso).asegurarse de que los insertores tengan un radio o un chanfer incorporado para dejar un borde controlado, no una abertura afilada y rasgada.

• Agua de refrigeración:El refrigerante de alta presión, a través de la herramienta, no es negociable.

• Parámetros de giro probados en el taller para el 316L:

  • Terminar el giro:Velocidad: 150-220 SFM.

  • Separado/Grooving:Utilice velocidades más lentas y una alimentación constante e ininterrumpida.

• La regla de oro: Mantenga la presión constante de la herramienta.Programa una velocidad de alimentación constante hasta el final del corte.

2.2 Desarraigo proactivo durante el mecanizado CNC

El desbarbado más eficiente ocurre en la máquina CNC, inmediatamente después de que se crea la característica.

Depuración de herramientas en vivo (en un torno CNC con capacidad de fresado)

• Técnica:Utilizar una pequeña burra rotativa de alta velocidad o una herramienta de chanfrado dedicada en una estación de herramientas en vivo.

• Proceso:Después de girar un agujero o una cara, la máquina indexa automáticamente la herramienta de desbarbado y ejecuta una rutina de chanfrado precisa (por ejemplo, un chanfrado de 0,1 mm x 45 °) en todos los bordes afilados.Esto elimina la abertura de salida al instante.

• Punto de datos:Implementar el desbarbado en el ciclo redujo nuestro tiempo de manejo manual posterior al proceso en más del 40% para cuerpos de válvulas complejos.

Reverso de chanfering y herramientas de borde controlado

• Para los agujeros transversales, especificar herramientas de chanfería trasera que cortan un chanfer en el lado de salida del agujero a medida que el taladro se retrae.

• Utilización"sin burr"o bien"Sobrepasado"Las demás máquinas y aparatos, incluidas las máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos

2.3 Tratamiento del borde posterior al proceso para uso médico y alimenticio.

Cuando se requiere una calidad absoluta y verificable de los bordes (Ra < 0,4 μm en los bordes), es esencial un posprocesamiento especializado.

Desgaste electroquímico (ECD)

• Proceso:La pieza se sumerge en un baño de electrolitos, se coloca un electrodo en forma cerca de la aberración y una corriente eléctrica controlada disuelve la aberración sin afectar el material base.

• Lo mejor para:Eliminación de burrs de los agujeros transversales internos, las intersecciones de puertos hidráulicos, y complejos canales internos que son imposibles de alcanzar mecánicamente.

• Verificación:La ECD produce un borde liso y perfectamente radiado que es intrínsecamente libre de escoriajes, no solo se elimina mecánicamente.

Las medidas de ensayo se aplican a las unidades de ensayo de las unidades de ensayo de las unidades de ensayo.

• Proceso:Las piezas se colocan en una bañera con medios abrasivos y compuestos. El movimiento vibratorio o centrífugo crea una acción de corte uniforme y suave en todos los bordes.

• Los medios:Utilice medios abrasivos preformados de cerámica o plástico para un radio constante. Para el inoxidable, agregue un inhibidor al compuesto a base de agua para evitar el impacto y la oxidación de la parte.

• Resultado:Obtiene una uniformidad de 0,05 mm a 0,2 mm Proporciona una excelente superficie de prepasificación.

Mecanizado por flujo abrasivo (AFM)

• Proceso:Un polímero viscoso y cargado de abrasivo se extruye a través o a través de las vías y bordes internos de la pieza.

• Lo mejor para:Polir y desbaratar geometrías internas complejas como cuerpos de inyectores de combustible, colectores y dispositivos fluidos complejos.

• Punto de datos:AFM puede mejorar el acabado superficial de un orificio interno de Ra 1,6 μm a Ra 0,2 μm mientras que simultáneamente radializa los bordes, reduciendo significativamente la resistencia al flujo del fluido y la turbulencia.

2.4 Pasivación: el paso final para el rendimiento

Después de que se eliminan todas las barras, la pasivación es crítica para restaurar la capa de óxido resistente a la corrosión, especialmente donde el material ha estado expuesto.

• La limpieza previa es crucial:Todos los residuos de los medios abrasivos y los fluidos de corte deben eliminarse completamente mediante limpieza ultrasónica antes de la pasivación.

• Proceso:Inmersión en un baño de ácido cítrico o nítrico de acuerdo con la norma ASTM A967, que disuelve las partículas libres de hierro incrustadas en la superficie (un subproducto del mecanizado) y enriquece la capa de cromo.

• Verificación:El éxito se verifica mediante ensayos de sulfato de cobre o ensayos de sal para garantizar que la capa pasiva esté intacta y que la pieza no se corroe en el servicio

3. Aplicaciones de piezas de acero inoxidable sin burr

• Medicina y cirugía:Implantes, eje de herramienta quirúrgica, soportes de agujas, pinzas de biopsia.

• Alimentos y bebidas:Las válvulas, los rotores de las bombas, los accesorios, las cuchillas de las cortadoras de carne.

• Aeroespacial e hidráulica:Componentes del sistema de combustible, bobinas de válvulas, bloques de colectores, pistones hidráulicos.

• Las demás:Componentes para el manejo de obleas, partes del sistema de entrega de gas.

4Consideraciones relativas a los costes y la garantía de la calidad

¿Qué influencias cuestan?

1. Complejidad de las piezas:El número de bordes, agujeros ciegos e intersecciones internas afecta directamente el tiempo de desbaste y la elección del método.

2. Especificación de la calidad del borde:Una llamada general "libre de burr" es menos costosa que una"Radio de borde máximo de 0,05 mm según ISO 13715. "

3. Método de desbaste:El desbarrado en el ciclo es el más rentable, mientras que el ECD y el AFM son procesos de mayor coste justificados por la función de la pieza.

4. Certificación y documentación:Los requisitos médicos (ISO 13485) y aeroespaciales (AS9100) para la validación y la trazabilidad del lote añaden costes.

Inspección de calidad:

• Método táctil:Ponga una herramienta profesional para desesborrar (como una piedra de afilar) o una cama de dedos a lo largo del borde.

• Método visual:Utilice un microscopio de bolsillo de 10x - 30x para inspeccionar los bordes bajo buena luz.

• Se aplicará el método de medición:Se puede utilizar un profilómetro para medir y documentar el radio de borde real.

5. Preguntas frecuentes

P1: ¿No puedo simplemente especificar "libre de burr" en mi dibujo y obtener una pieza perfecta?
A: ¿Qué quieres decir?Para las aplicaciones críticas, especifique la norma (por ejemplo, "libre de Burr según la clase F de la norma ISO 13715") y defina la condición máxima de borde permitida.Considere añadir una nota como "Todos los bordes deben ser rotos a un máximo de 0Tiene un radio de.1 mm".

P2: ¿Cuál es el error más común que conduce a las malezas en las piezas giradas?
A: ¿Qué quieres decir?El uso de un inserto opaco o incorrecto para el acabado, y el control de las astillas deficiente.Optimizar la geometría del rompehielos y la presión del refrigerante para producir pequeñas, chips manejables en forma de "6" o "9".

P3: ¿La pasivación elimina las astillas?
A: ¿Qué quieres decir?No. La pasivación es un proceso químico que elimina la contaminación de la superficie, pero no abrasiva ni corta el metal.como el ácido atacará preferentemente el delgado, trabajos endurecidos burr, potencialmente la creación de un pozo corrosivo en su base.
