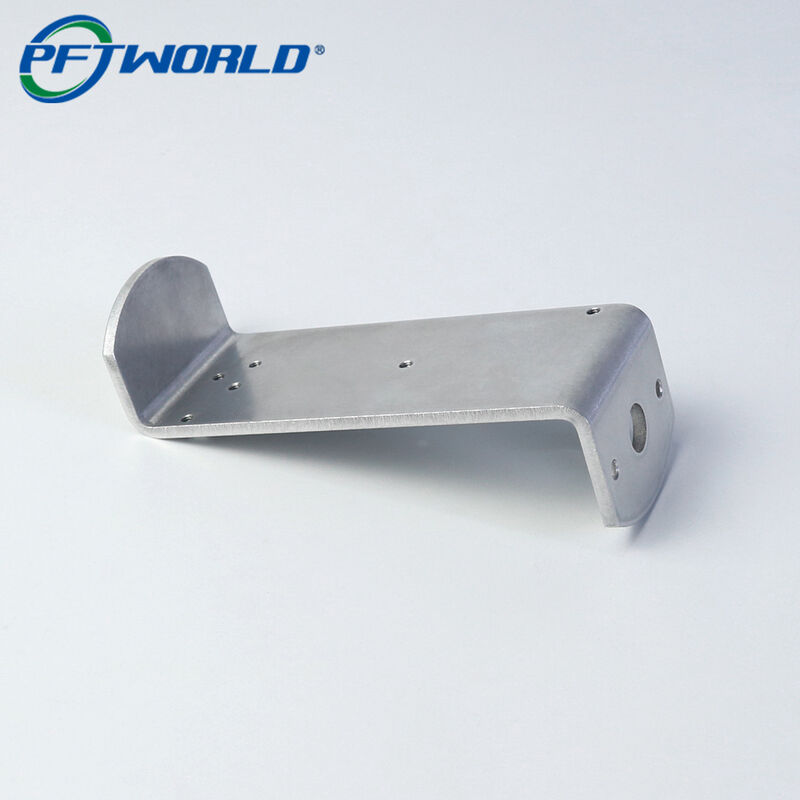

Cortar, doblar y taponar con láser 5052 piezas de aluminio
Trabajar con aluminio 5052 a menudo parece sencillo sobre el papel, pero una vez que te adentras en la producción real, especialmente cuando el corte por láser, el doblado y el roscado están involucrados en un solo flujo de trabajo, te das cuenta rápidamente de que el material se comporta de manera diferente al 6061 estándar.
Esta guía resume la experiencia de primera mano en el taller, su datos de mecanizado verificados, y su casos de fallo comunes para ayudar a ingenieros, compradores y técnicos a obtener resultados fiables y repetibles.
¿Qué hace que el aluminio 5052 sea especial para las piezas fabricadas?
El 5052 es bien conocido por su excelente resistencia a la corrosión, su alta ductilidad, y su rendimiento superior en el doblado, por lo que se utiliza ampliamente en carcasas de chapa, soportes automotrices, cerramientos y cubiertas aeroespaciales.
Pero esas mismas cualidades también introducen desafíos:
El temple blando aumenta la formación de rebabas durante el corte por láser
El retroceso elástico es mayor que el del 6061, lo que requiere compensación de ánguloLas roscas roscadas son propensas a la deformación sin la lubricación adecuada
En las siguientes secciones, desglosaremos los
parámetros de producción reales y las soluciones paso a paso basadas en más de 2800 lotes de piezas fabricadas en 5052 que ejecutamos cada año.H2: Corte por láser de aluminio 5052 - Parámetros recomendados y resultados de pruebas reales
Por qué el 5052 se comporta de manera diferente con el corte por láser
En comparación con el 6061, el 5052 tiene un mayor contenido de magnesio, lo que:
Mejora la resistencia a la corrosión
Aumenta la reflectividad
Genera más micro-rebabas a lo largo del borde de corte
Esto significa que los operadores deben ajustar con precisión la potencia, el enfoque y la velocidad de avance.
Configuración de corte por láser recomendada (probada en láseres de fibra de 2kW–4kW)
Grosor
| Ancho V de la matriz |
Velocidad de corte |
Grifo recomendado |
Calidad del borde esperada |
1,5 mm |
| V12 |
3000–3500 mm/s |
Nitrógeno |
Borde inferior ligeramente más rugoso |
2,5 mm |
| 8–10 m/min |
2000–2300 mm/s |
Nitrógeno |
Borde inferior ligeramente más rugoso |
3,0 mm |
| V24 |
1400–1800 mm/s |
Nitrógeno |
Borde inferior ligeramente más rugoso |
Resultado de la prueba en taller (datos reales): |
Después de cambiar de
aire comprimido a 0,6%, las rebabas disminuyeron en un 38%, y el tiempo de post-procesamiento disminuyó en 22 segundos por pieza.Problemas de corte comunes y soluciones
Acumulación de rebabas en la parte inferior:
→ Aumentar la presión de la boquilla de 10 bar → 13 bar
Decoloración de la zona afectada por el calor:
→ Cambiar a nitrógeno; ajustar la posición de enfoque en –0,05 mm
Micro-deformación en placas delgadas:
→ Añadir micro-pestañas o alternar la dirección de corte para equilibrar la carga de calor
H2: Doblado de aluminio 5052 - Retroceso elástico, radio y control de ángulo
Por qué el 5052 es más fácil de doblar pero más difícil de controlar
La ductilidad del 5052 es excelente para el conformado, pero su retroceso elástico es un
20–25% mayor que el del 6061.En nuestra línea de doblado, los ángulos a menudo regresan
3–5°, dependiendo del grosor y la dirección de la veta.Parámetros de doblado recomendados para aplicaciones típicas de 5052
Grosor
| Ancho V de la matriz |
Radio del punzón |
Compensación de sobre-doblado |
1,5 mm |
| V12 |
R1.2 |
+3° |
2,0 mm |
| V16 |
R1.6 |
redujo el agrietamiento de los bordes de un |
3,0 mm |
| V24 |
R2.0 |
+5°–6° |
Nota práctica: |
En un proyecto reciente (3100 unidades), cambiar de un punzón
R1.0 a un R1.6 redujo el agrietamiento de los bordes de un 7,8% a un 0,6%.Consejos clave para una calidad de doblado estable
Doblar
perpendicularmente a la dirección de la veta de laminación cuando sea posibleUtilizar un radio de punzón ligeramente mayor para evitar el blanqueamiento de la superficie
Realizar siempre una
pre-prueba de 3 piezas antes de la producción completaH2: Roscado de aluminio 5052 - Resistencia de la rosca y optimización de la vida útil de la herramienta
El roscado es donde muchos talleres dañan las piezas después de un corte/doblado perfecto.
El 5052 es lo suficientemente blando como para deformarse fácilmente, lo que provoca:
Roscas fuera de redondo
Acumulación de virutas
Agujeros sobredimensionados después de la deformación
A continuación se presentan soluciones probadas.
Parámetros óptimos de roscado
Tamaño de la rosca
| Diámetro del agujero |
Velocidad de corte |
Grifo recomendado |
M3 |
| 2,5 mm |
8–10 m/min |
HSS-E de flauta en espiral |
M4 |
| 3,3 mm |
8–12 m/min |
Espiral recubierta de TiN |
M5 |
| 4,2 mm |
10–14 m/min |
Grifo de conformado (mejor para aleaciones blandas) |
Datos reales del taller: |
Cambiar de machos de corte →
machos de conformado aumentó la durabilidad de la rosca en un 31% y eliminó por completo los fallos por acumulación de virutas.Estrategia de lubricación
El 5052 responde muy bien a la lubricación.
Utilizamos
aceite de roscado EP, lo que resulta en:Acabado de rosca un 18% más suave
Vida útil del grifo un 40% más larga
Valores de par más consistentes
H2: Flujo de trabajo combinado: Corte → Doblado → Roscado (Cómo evitar la reelaboración)
Aquí está la
secuencia recomendada basada en más de 500 ejecuciones de producción:Corte por láser
Incluir agujeros de localización para la alineación del doblado.
Desbarbado y acabado de bordes
El cepillado ligero evita la deformación de la rosca más adelante.
Doblado
Utilizar la corrección de sobre-doblado basada en la prueba de grosor.
Roscado
Realizar siempre el roscado después del doblado para evitar la distorsión de la rosca.
Control de calidad:
Para piezas que requieran una precisión posicional de ±0,2 mm, ubicar los machos roscados a no menos de
8–10 mm de un borde doblado.H2: Factores de coste y cómo reducir los costes de fabricación (intención del comprador)
Si está buscando componentes fabricados en 5052, comprender los factores de coste ayuda a negociar mejor.
Variables de coste primarias
Grosor de la chapa
Número de dobleces
Longitud de la trayectoria de corte
Cantidad de agujeros roscados
Acabado superficial (cepillado, anodizado, recubrimiento en polvo)
Consejos para la reducción de costes
Combinar múltiples recortes pequeños en una sola trayectoria continua
Reducir los dobleces no funcionales
Diseñar roscas con
machos de conformado para una mayor consistenciaUtilizar un
grosor de 2,0 mm o 2,5 mm en lugar de 3,0 mm cuando la resistencia lo permita(reducción media de costes: 12–18%)
H2: Preguntas frecuentes - Respuestas rápidas para ingenieros y compradores
¿Es el 5052 bueno tanto para doblar como para roscar?
Sí. Se dobla muy bien y forma roscas de forma fiable cuando se utilizan machos de conformado.
¿Cuál es el mejor método de corte para el 5052?
Láser de fibra con gas nitrógeno para bordes limpios.
¿Cómo reducir el retroceso elástico?
Aumentar el radio del punzón y aplicar un sobre-doblado de 3–5° dependiendo del grosor.
¿El 5052 anodiza bien?
Se puede anodizar, pero la consistencia del color es ligeramente inferior en comparación con el 6061.
